Комплектация

Комплект поставки содержит:

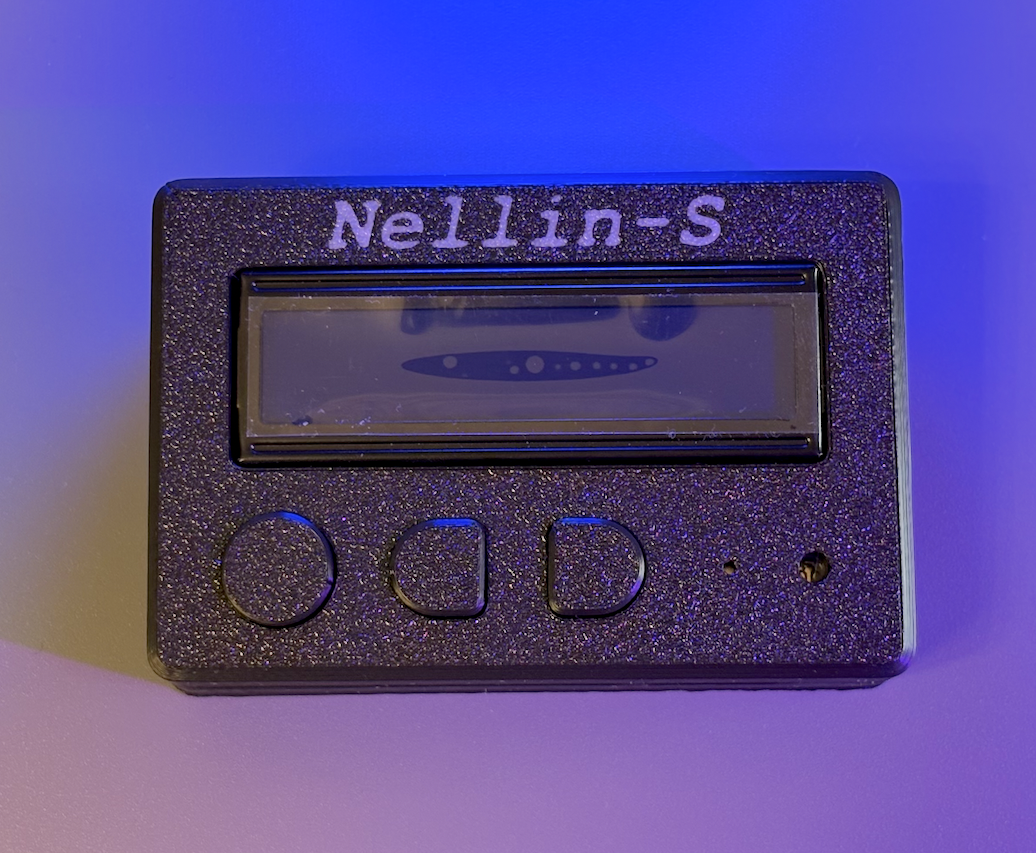

Терморегулятор
Провод для подключения к твердотельному реле

Спецификации

Название устройства	Nellin-S	Nellin-SX
Wi-Fi	2.4	2.4
Разрешение датчика	0.25С	0.25С
Максимальная температура	1015С	1300С
Количество программ	5	5
Количество стадий	10	10
Напряжение управляющего сигнала	3.3В	3.3В
Тип термопар	К-тип (хромель-алюмель)	К-тип (хромель-алюмель)
Веб-портал	Опция	Опция
Питание	USB type-C 5В	USB type-C 5В
Контроль обрыва термопары	Есть	Есть
Защита перегрева	Есть	Есть
Режимы регулирования	ПИД, гистерезис	ПИД, гистерезис

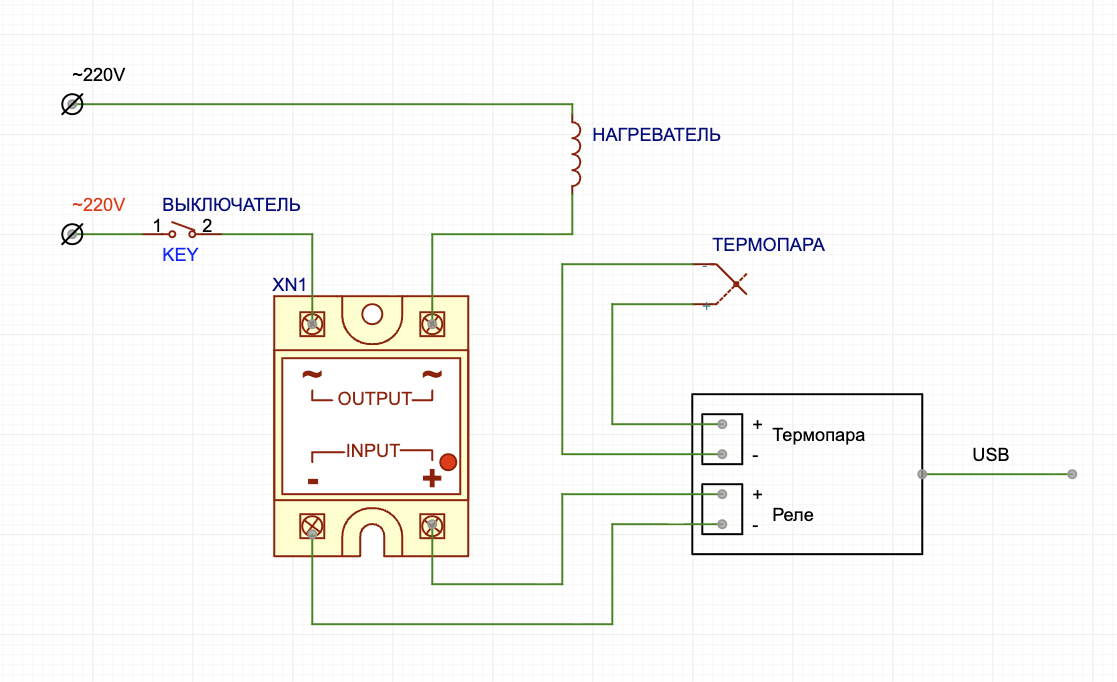

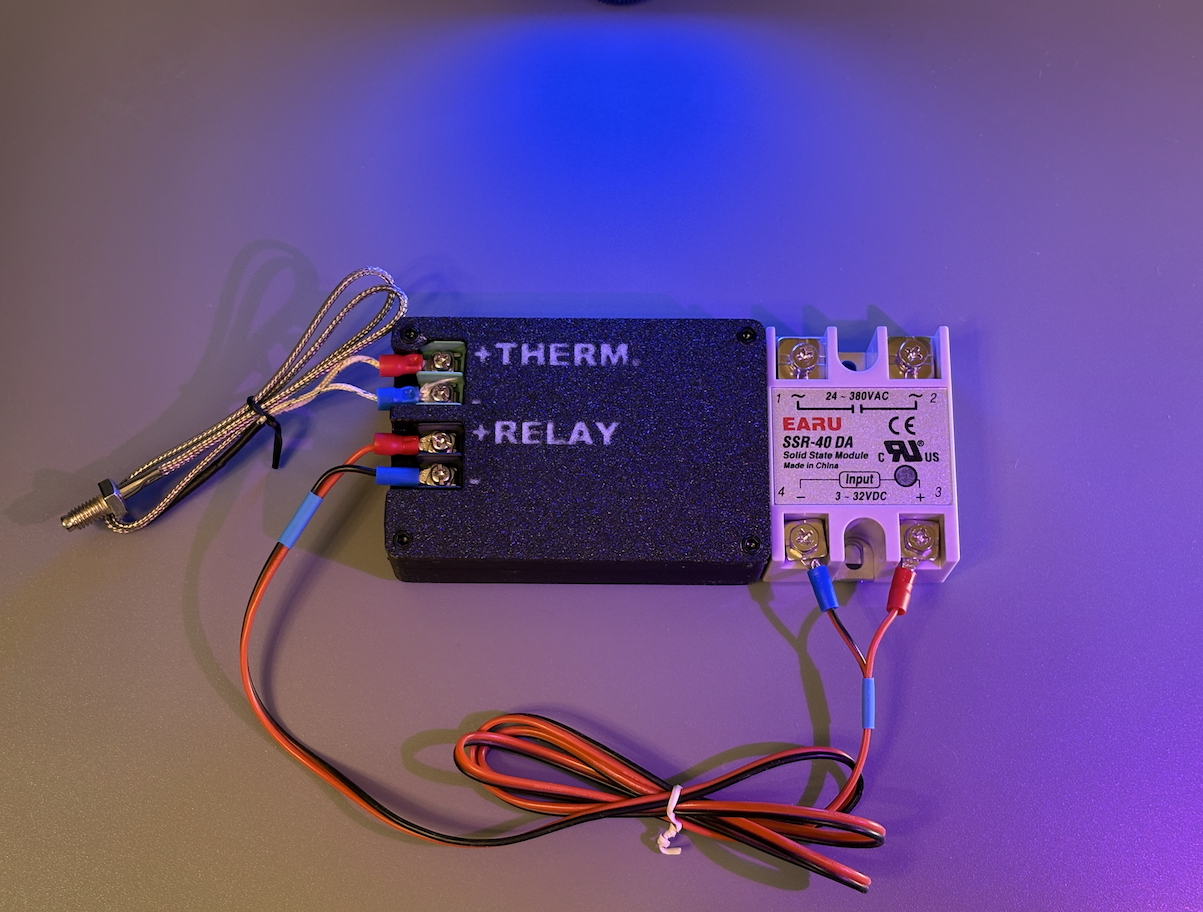

Подключение

Прибор выдает напряжение реле ~3.3 вольт, протестирован на типовых китайскими реле с управляющим сигналом 3-32 вольта. Обратите внимание, что в некоторых случаях может потребоваться подключение в цепь повышающего преобразователя.

Реле подключается в разрыв цепи нагревательного прибора или непосредственно к выходу на нагревательный элемент. Рекомендуется также перед реле устанавливать выключатель рассчитанный на 220 вольт и нагрузку в соответствии с потребляемой мощностью. Типовая схема подключения выглядит следующим образом:

Термопару нужно установить так, чтоб она измеряла температуру внутри камеры как можно достовернее, то есть ее не стоит располагать в непосредственной близости от нагревательного элемента. Для высокотемпературных печей термопара должна быть защищена керамической гильзой. Также для высокотемпературных печей термопара является расходным материалом и подлежит периодической замене.

Красная клемма соответствует клемме реле +3V, синяя клемма это -3V на реле

На устройстве на клеммных площадках верхние контакты - плюсовые,

а нижние - минусовые.

Первое включение

Убедитесь, что устройство корректно подключено к реле и термопаре.

Вставьте USB шнур в устройство

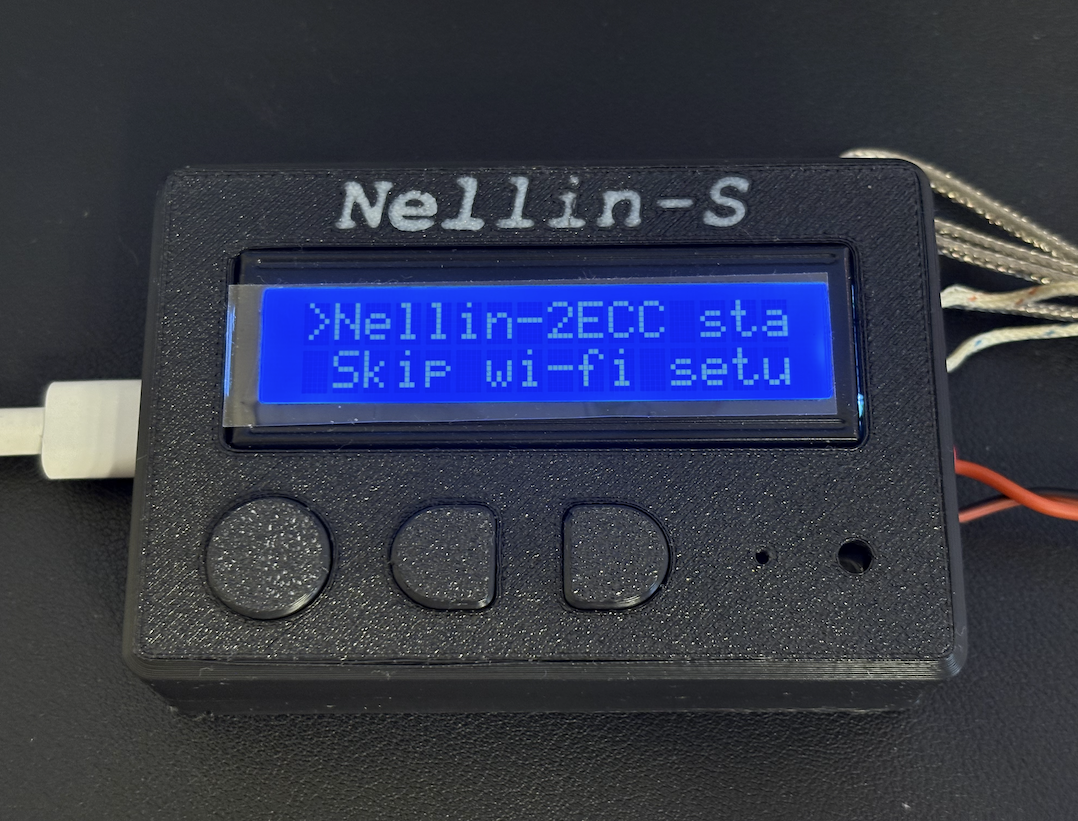

Загорится приветственный экран, затем устройство запустит точку доступа, имя которой будет отображено в первой строке меню:

Крайне рекомендуется выполнить - Настройка портала и установить Обновление прошивки перед использованием.

Если планируется использовать устройство без Wi-Fi, то выберите пунтк Skip wi-fi setup.

* Также есть третий пункт - Skip all - он пропустит все предварительные настройки, загрузит настройки по умолчанию и перейдет в основной интерфейс - это может быть удобно для опытных пользователей.

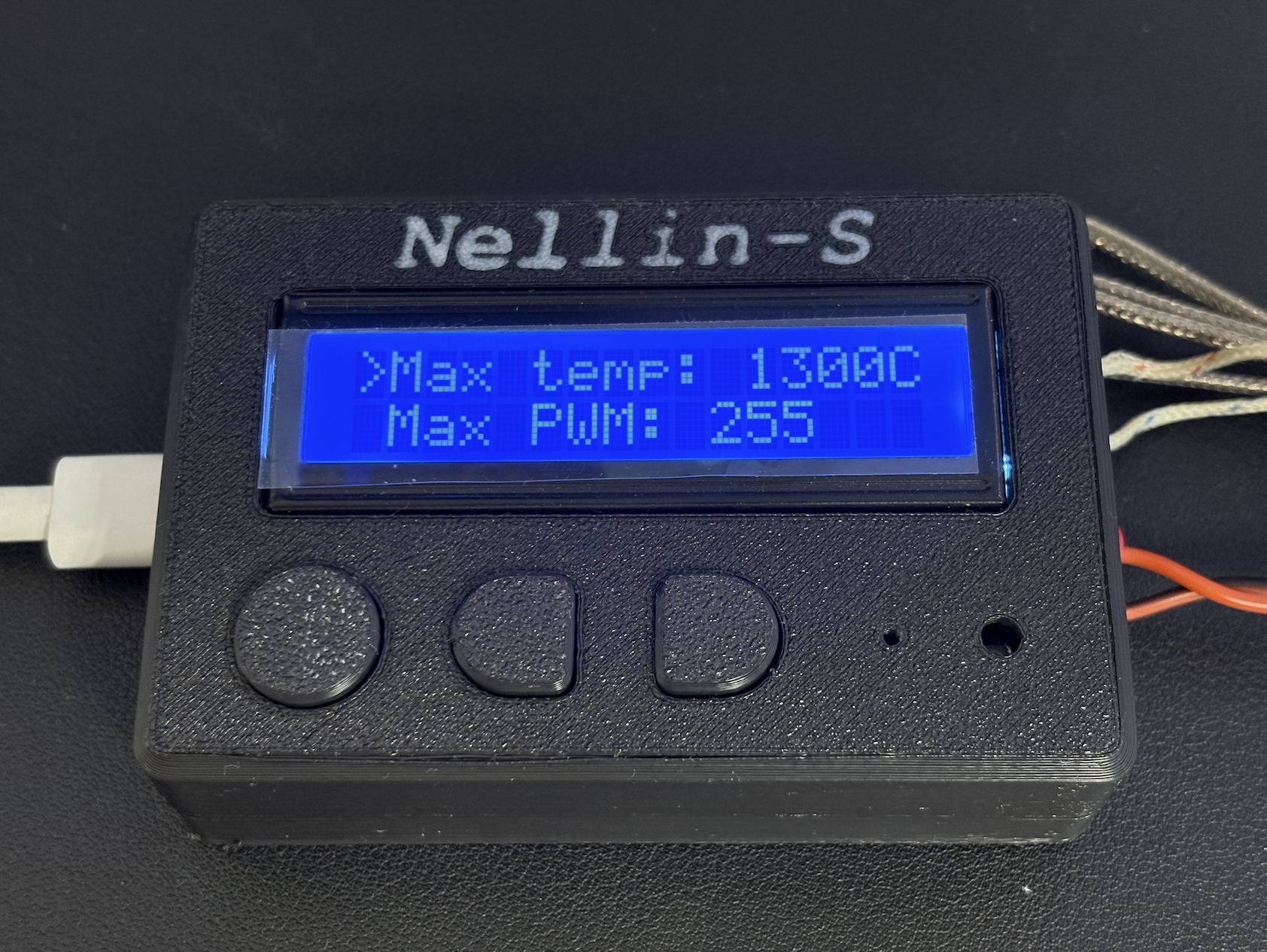

На следующем меню установите максимальную температуру вашей печи в пункте Max temp, основываясь на типе утеплителя, нагревательного элемента или характеристик производителя. Это важный шаг, не устанавливайте температуру выше безопасной.

Следующий шаг - Max PWM. Этот параметр отвечает за скважность ШИМ сигнала при работе печи. В большинстве случаев рекомендуется оставлять как есть, но в случае, если печь чрезмерно быстро нагревается рекомендуется уменьшать это значение до безопасного

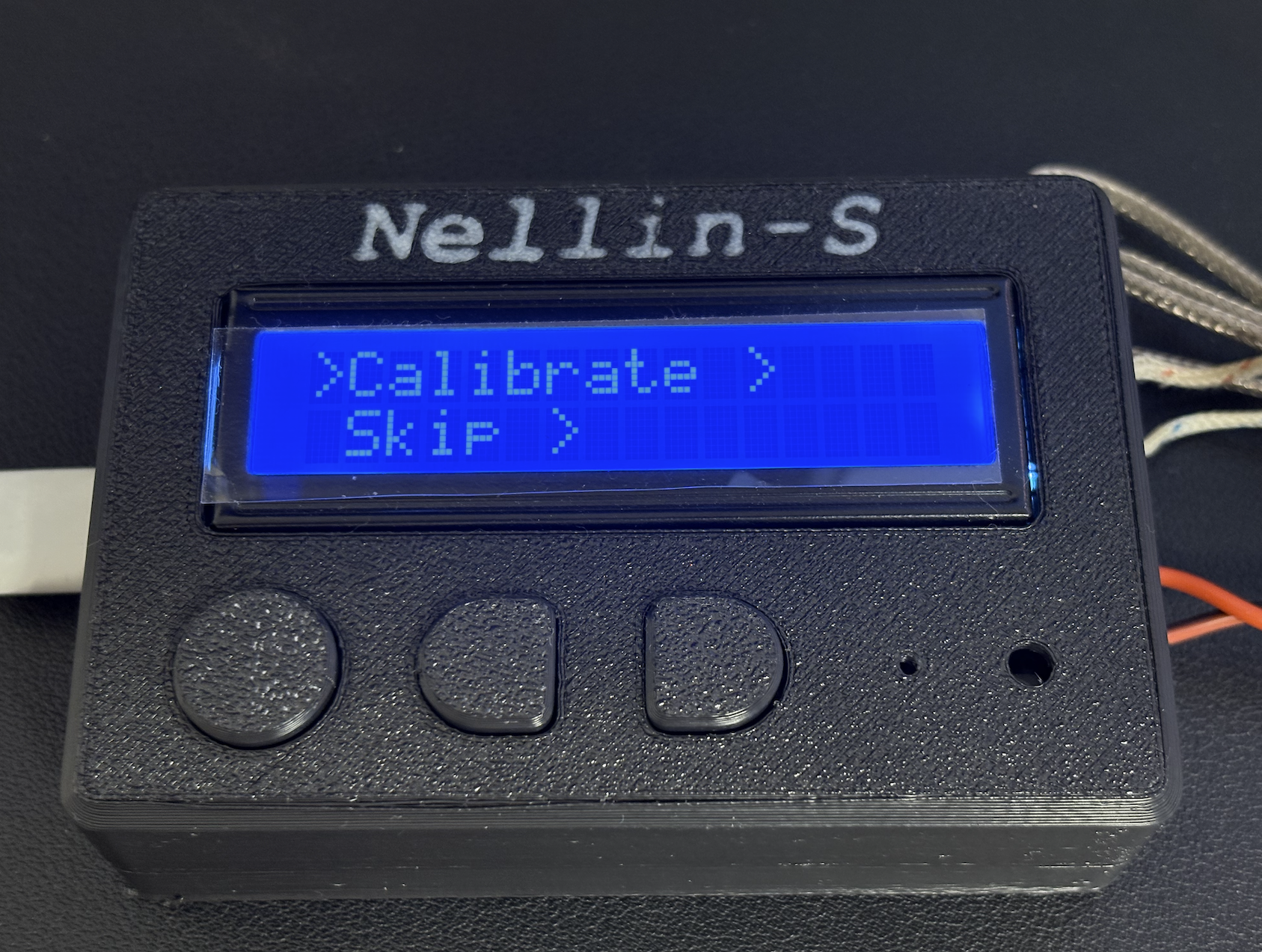

После установки аппаратных пределов температуры и ШИМ переместитесь ниже и выберите пункт Calibrate - если планируете перейти в калибровку или Skip если калибровка не требуется, например, вы уже знаете свои коэффициенты PID.

Устройство установит калибровочную температуру на 60-70 процентов от максимальной и будет поэтапно увеличивать и снижать температуру, затем выполнит анализ, рассчитает коэффициенты, запишет их в память устройства. В зависимости от тепловой инерции печи этот процесс может быть достаточно длительным, в устройстве установлено ограничение максимального времени калибровки - 1 час, это сделано для безопасности. Если калибровку в обычном режиме выполнить не удастся, то в веб-портале есть расширенные параметры для управления калибровкой, в том числе изменение целевой температуры и установка таймаута. Если вы не планируете пользоваться веб порталом, то можно перевести контроль в режим гистерезиса, которых также дает приличные результаты при работе с “долгими” нагревателями.

Настройка портала

Посмотрите название точки доступа - в данном случае Nellin-2ECC

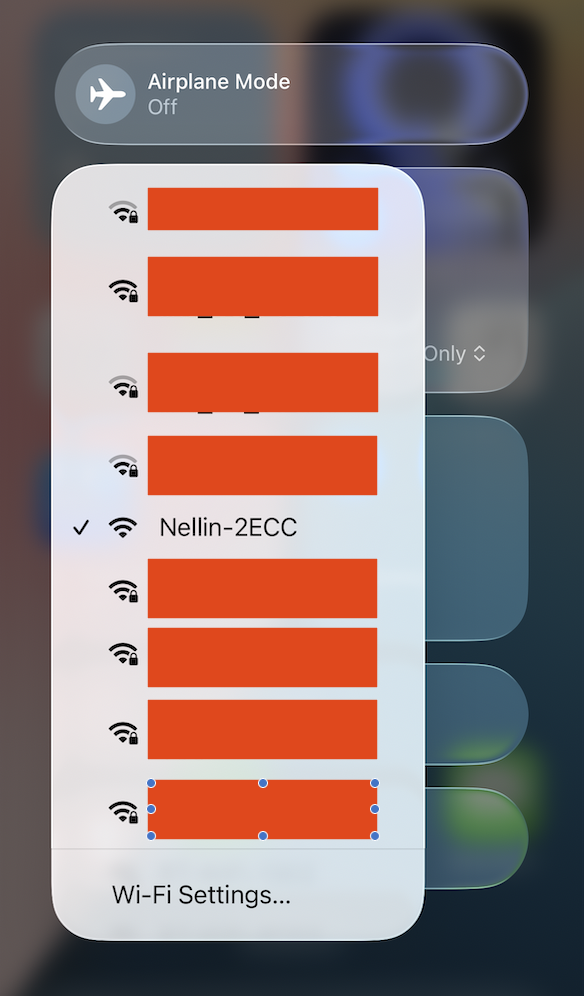

Найдите в списке сетей имя точки доступа

Нажмите на подключение. Далее автоматически должен открыться веб-интерфейс с настройками устройства.

* Если этого не произошло - убедитесь, что устройство корректно подключилось. Альтернативный способ открыть интерфейс - перейти по адресу http://192.168.4.1

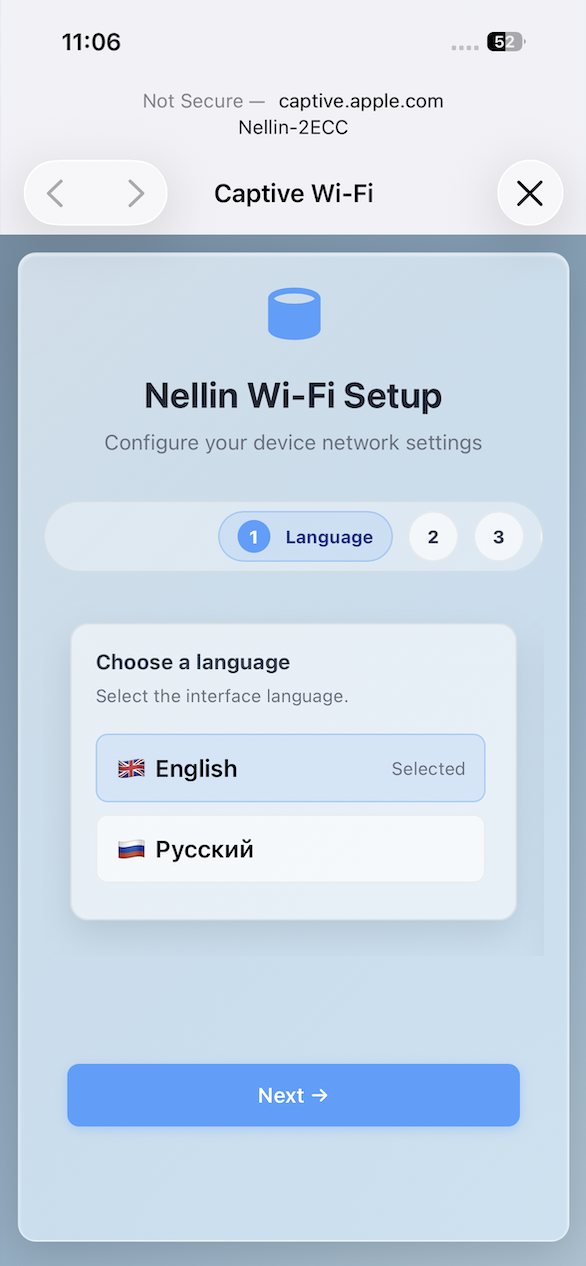

Установите язык

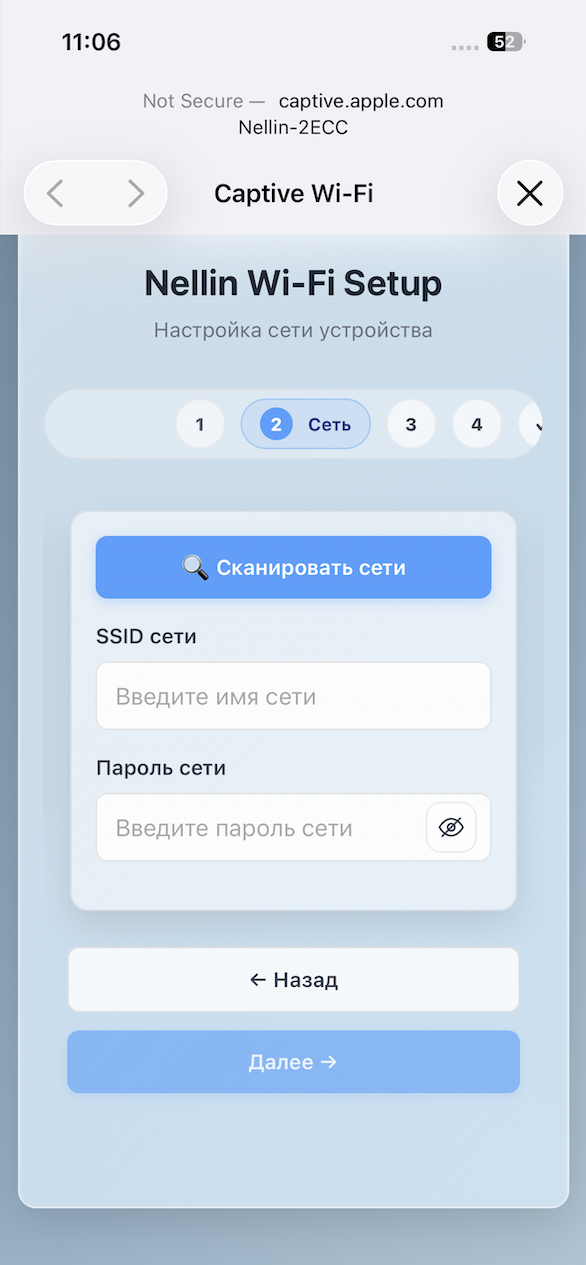

Установите параметры вашего Wi-Fi

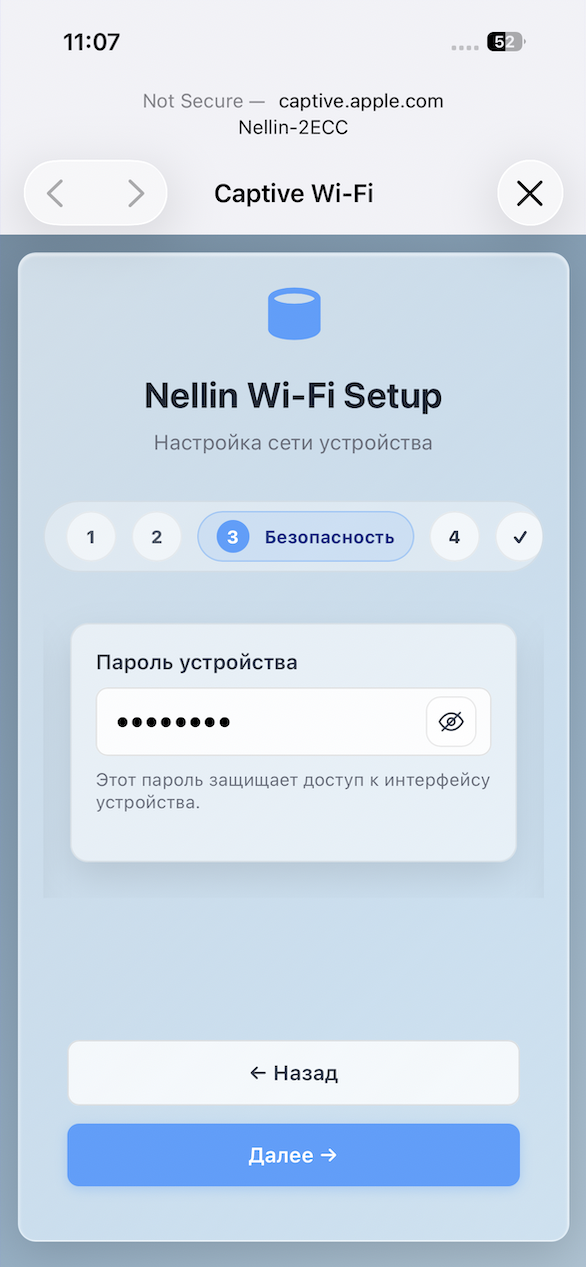

Установите пароль устройства, запомните или запишите. Он требуется для входа в веб портал и служит для защиты от несанкционированного доступа в вашей локальной сети.

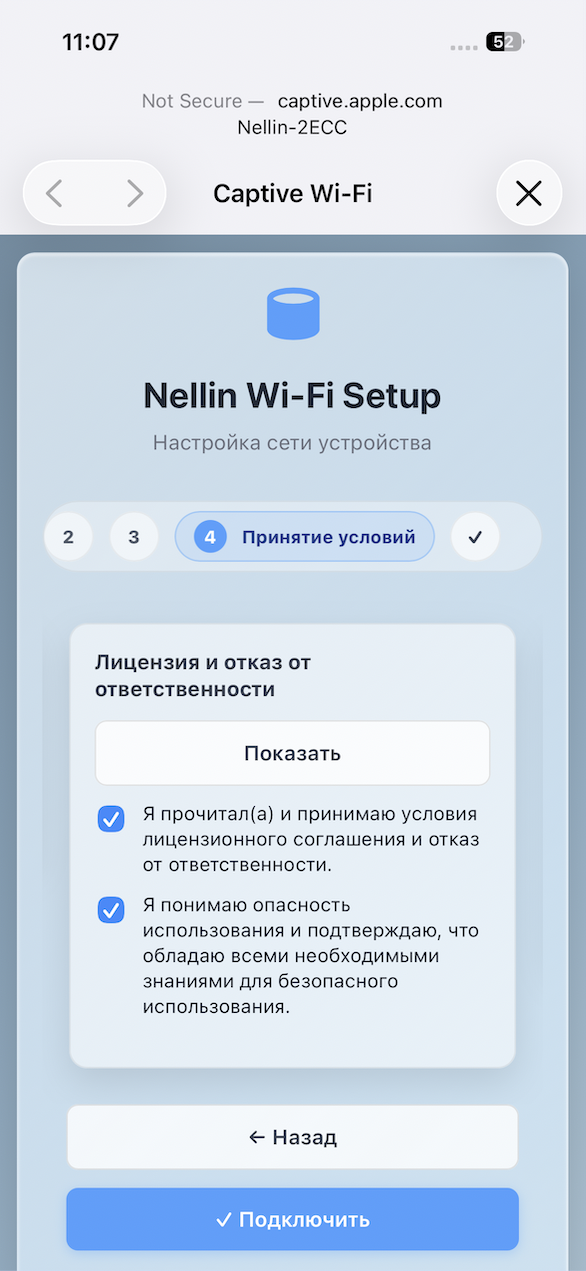

Примите Условия использования и подтвердите наличие необходимых знаний для безопасного использования.

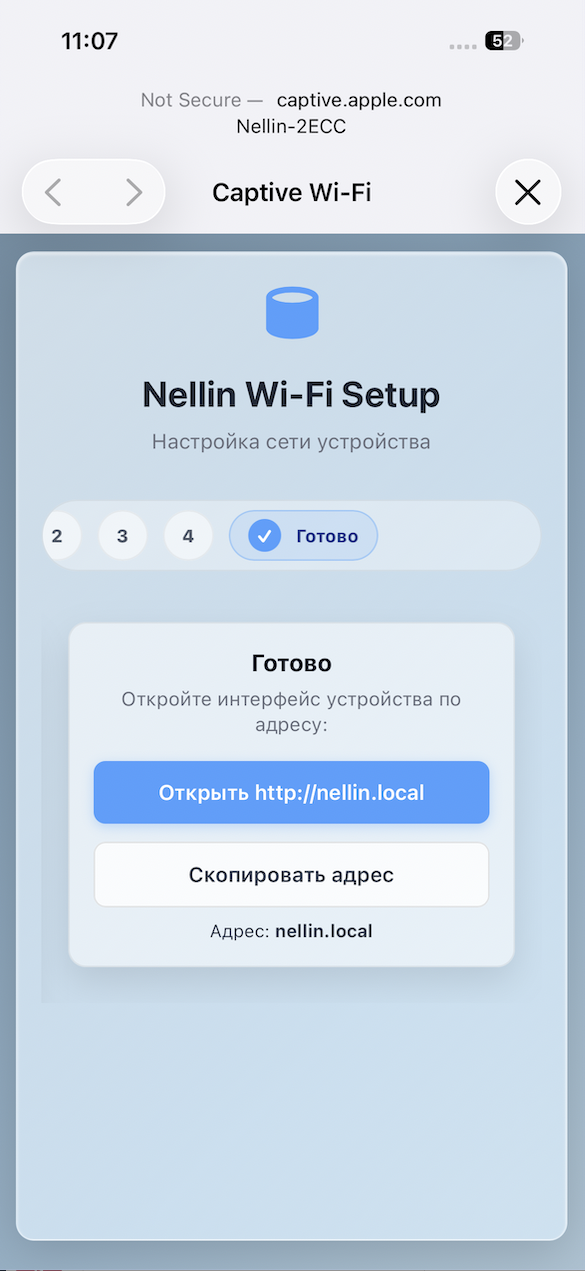

Настройка сети завершена.

Устройство перезагрузится и подключится к указанной Wi-Fi сети - об этом будет сигнализировать значок Wi-Fi в правом нижнем углу. Перейдите по адресу http://nellin.local для получения доступа к основному веб-интерфейсу.

Некоторые операционные системы или устаревшие браузеры могут не поддерживать человеко-понятный урл http://nellin.local. В этом случае найдите IP адрес устройства в локальной сети, это можно сделать перейдя в соответствующий пункт меню Settings > Wi-Fi > IP. В бегущей строке будет отображен IP адрес. Перейдите на него, например http://192.168.50.89.

*Также можно добавить в /ets/hosts запись вида 192.168.50.89 nellin.local для того, чтоб адрес корректно определялся браузером.

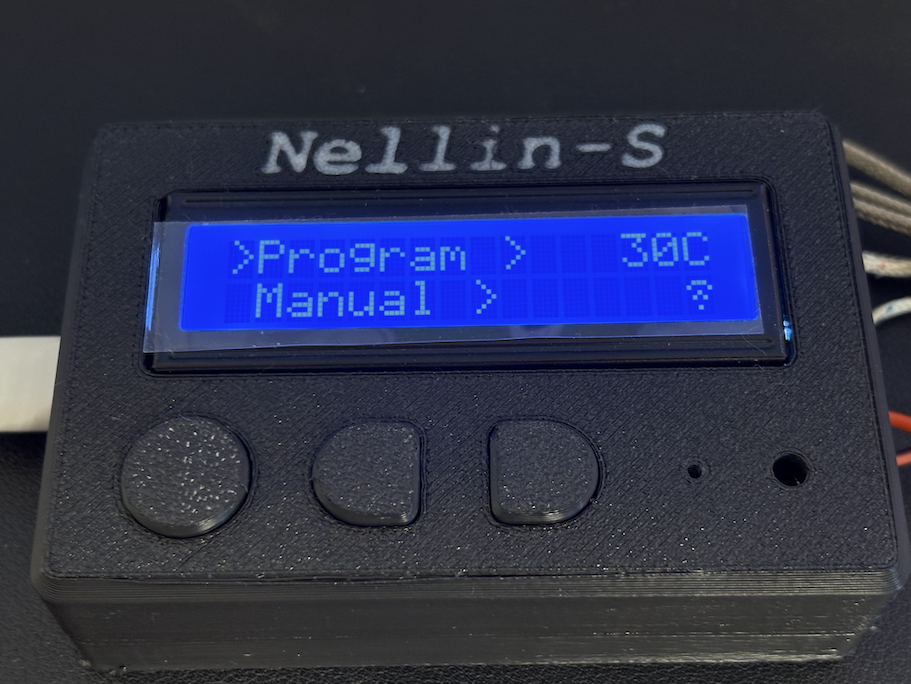

Основное меню

Program

Перейдите в меню Program, выберите соответствующую программу из списка.

Turn off: следует ли выключить печь после завершения программ. Yes - печь будет выключена, No - печь будет поддерживать последнюю установленную температуру из программы. Оставить печь включенной после завершения температурного цикла бывает полезно, если опоки выжигаются по ночам, а отливка производится утром. Помните – оставлять печь включенной без присмотра может быть опасно, позаботьтесь заранее о средствах предупреждения о пожаре и автоматических системах отключения электричества и пожаротушения.
Start: Запуск программы.
Clear: Очистка прогаммы
Back: Возврат в меню выбора программ
Stage 1 - Stage 10: Выбор стадии

Time: Установка времени стадии в минутах
Temp: Установка целевой температуры

Как работает Stage

У каждой стадии есть:

- Temp — температура, к которой нужно прийти к концу стадии.

- Time — длительность стадии в минутах.

- Если Temp отличается от предыдущей стадии → устройство делает линейный разгон/охлаждение: уставка меняется равномерно в течение Time.

- Если Temp такой же, как в предыдущей стадии → это выдержка (удержание) на этой температуре в течение Time.

Как считается скорость

- Rate (°C/min) = |Temp_current - Temp_prev| / Time_current

- Для охлаждения это просто тот же расчет, но направление вниз.

Важно: чтобы разгон/охлаждение вообще имел “предыдущую температуру”, первая стадия обычно используется как якорь стартовой температуры: Time = 0, Temp = стартовая. Тогда разгон начинается со следующей стадии.

Рабочий экран:

Current t: Текущая температура на термопаре
Target t: Температура установки, при указании скорости она будет плавно изменяться
Stage: Номер текущей стадии
Time: Общее время работы программы в минутах
Left: Оставшееся время работы программы в минутах
St.time: Время стадии в минутах
St. left: Время до конца стадии в минутах
Exit: Выход из программы, устройство завершит программу и перезагрузится в главное меню

Manual

Меню: Manual >

• Target: — целевая температура (°C).

• Ramp: — за сколько минут прийти к Target (мин).

• Rate: — вычисляемая скорость (°C/мин), только для отображения.

• Hold: — сколько минут держать Target после разгона (мин).

• Start > — старт ручного режима (экран прогресса Manual).

• BACK <

Ручной режим фактически строит программу из 2–3 стадий:

1) якорь: Time=0, Temp=текущая (в момент старта)

2) разгон/охлаждение: Time=Ramp, Temp=Target

3) выдержка: Time=Hold, Temp=Target

Экран прогресса для Manual (Start >) похож на программный, но без явного поля Stage::

• Temp, Target, Instant, Rate, Time, Left, St. time, St. left

• Exit → Yes — остановить и вернуться в главное меню.

Settings > (настройки устройства)

Меню: Settings >

Max temp:

Max temp: — максимальная допустимая температура (°C) для работы устройства (ограничитель уставки).

В зависимости от модели:

- Nellin S: до 1015°C

- Nellin SX: до 1300°C

Mode:

Mode: — выбор алгоритма регулирования:

- PID

- Hyst. (гистерезис)

PID >

Меню: PID

- Mode: ON_ERROR (режим ПИД фиксирован)

- Kp, Ki, Kd — коэффициенты ПИД

- Dt — период расчёта (мс)

- AutoTune — автоматический подбор коэффициентов

- <Back

AutoTune

Меню: AutoTune

- Low Temp, High Temp — диапазон для циклов автотюна

- Step — мощность в процентах (0–100) для циклов автотюна

- Noise, Look Sec — дополнительные параметры (обычно можно оставить по умолчанию)

- Timeout — таймаут автотюна (сек)

- Test Relay — тест включения/выключения

- Start — запуск автотюна

- <Back

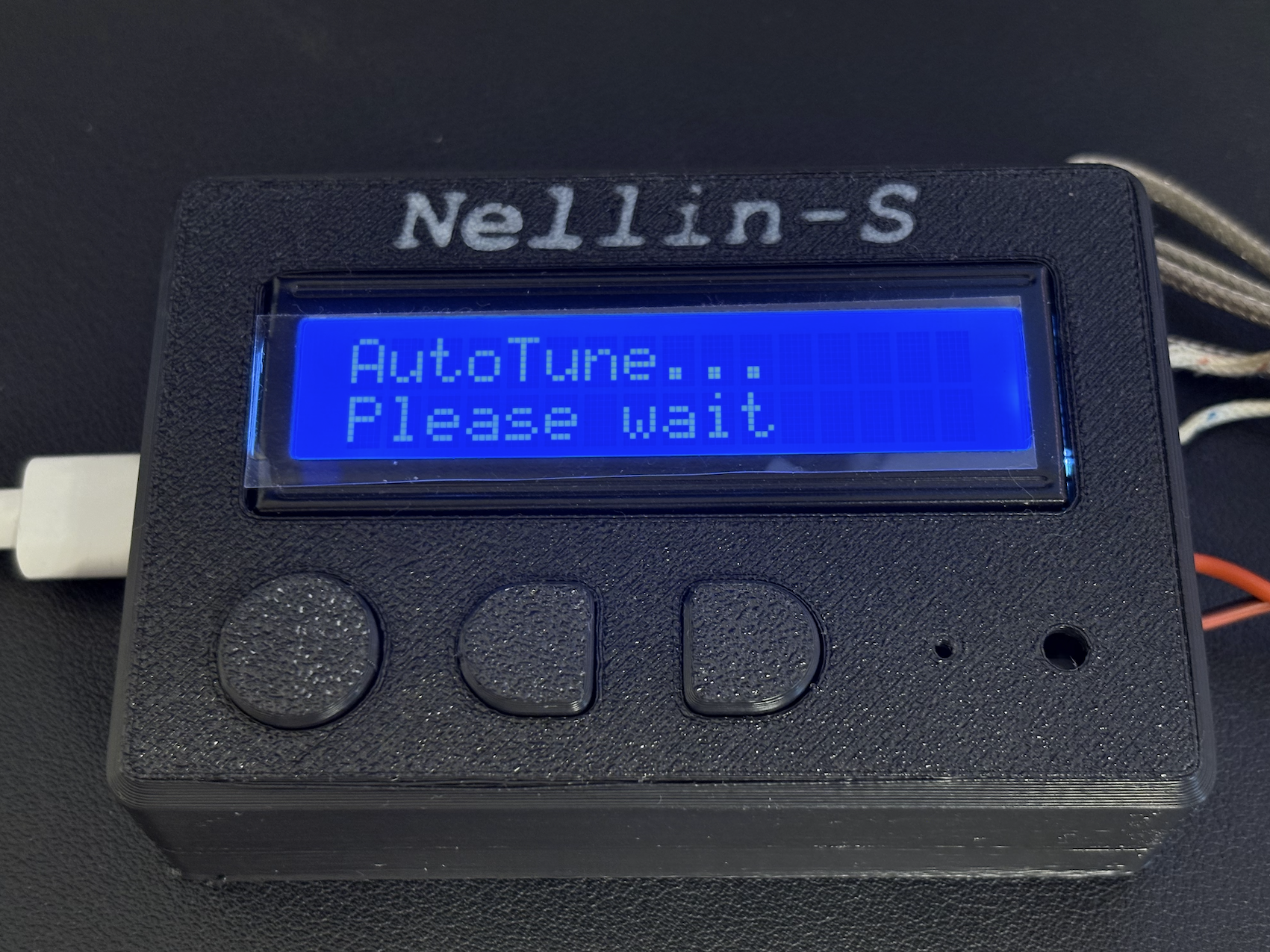

Во время автотюна LCD показывает статус:

- AutoTune N/12 ON|OFF

- T:xxx.xC yyyys

По успешном завершении автотюн выводит рассчитанные Kp/Ki/Kd на экран и сохраняет настройки.

Hysteresis >

Меню: Hysteresis >

- Hyst: — гистерезис (°C)

- Kk: — коэффициент опережения обратной связи. Подирается опытным путем для компенсации тепловой инерции

- Dt: — период расчёта (мс)

- Calibrated: Yes/No — использование таблицы калибровки

- Level out: — “выравнивание” выхода (0..255)

- Calibrate > — калибровка (если функция недоступна в вашей версии, устройство покажет соответствующее сообщение)

- BACK <

Heater check >

Меню: Heater check >

- Verify: On/Off — включить/выключить проверку работоспособности нагревателя.

- TC monitor: On/Off — мониторинг термопары (обрыв/ошибка датчика).

- Max err: — максимальная накопленная ошибка температуры.

- Gain time: — время проверки набора температуры (сек).

- To target: — максимальное время достижения уставки (мин).

- Hyst: — окно “около уставки” (°C).

- Temp gain: — минимальный прирост температуры за окно проверки.

- BACK <

Если проверка нагревателя срабатывает как авария, нагрев прекращается и показывается экран ошибки. Эти ограничения необходимы для контроля температуры в заданном диапазоне и что температура не выходит за пределы уставки и служит защитой от недогрева, а главное - перегрева, когда неконтролируемый набор температуры может привести к повреждению печи или материала.

Blackout >

Меню: Blackout >

- Resume? : Yes/No — пытаться ли продолжить программу после перезапуска питания.

- Max diff: — максимальная разница температур (°C) между сохранённой и текущей, при которой разрешено продолжение.

- BACK <

Sound:

Sound: — включение/отключение звуковых сигналов (Yes/No).

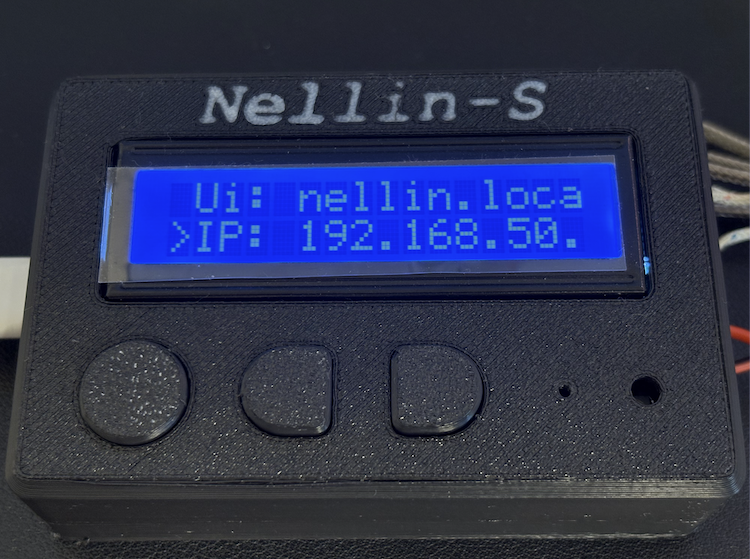

Wi‑Fi >

Подменю: Wi‑Fi >

- Connection: On/Off — включить/выключить Wi‑Fi (применение приводит к перезапуску).

- Status: ... — состояние (Connected / Off / Error Wxx).

- Ssid: ... — текущая или сохранённая сеть.

- Ui: ... — локальный адрес Web UI (обычно nellin.local).

- IP: ... — IP‑адрес при подключении.

Длинные значения показываются бегущей строкой.

About >

About > — справочная информация (версия, тип устройства и т.п.).

Использование

Настройка программы

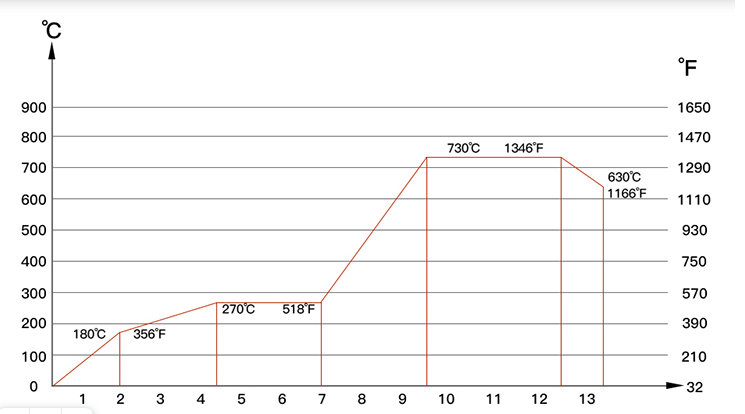

На примере типового цикла прокалки для гипсовых опок

Данный цикл состоит из 6 этапов:

1. 0°C → 180°C за 120 минут (≈ 1.5 °C/мин)

2. 180°C → 270°C за 150 минут (≈ 0.6 °C/мин)

3. Выдержка 270°C 150 минут

4. 270°C → 730°C за 150 минут (≈ 3.07 °C/мин)

5. Выдержка 730°C 180 минут

6. 730°C → 630°C за 60 минут (≈ 1.67 °C/мин вниз)

Настройка на устройстве

1. На устройстве перейдите в меню Program >

2. Выберите одну из доступных программ (Program 1…Program 5)

3. В меню Stages настройте параметр Turn off:

- Turn off: Yes — по завершении программы нагрев остановится.

- Turn off: No — по завершении программа перейдёт в экран Ended и будет поддерживать последнюю уставку до выхода.

4. Далее отредактируйте стадии (Stage 1, Stage 2, …), листая меню вниз.

Заполнение стадий

- Stage 1 (якорь старта):

- Time: 0 m

- Temp: <стартовая температура> C (обычно текущая/комнатная)

- Stage 2: Time: 120 m, Temp: 180 C

- Stage 3: Time: 150 m, Temp: 270 C

- Stage 4: Time: 150 m, Temp: 270 C (выдержка)

- Stage 5: Time: 150 m, Temp: 730 C

- Stage 6: Time: 180 m, Temp: 730 C (выдержка)

- Stage 7: Time: 60 m, Temp: 630 C (охлаждение)

5. Поднимитесь до пункта Start > и запустите программу.

Factory reset (сброс настроек)

Выньте шнур питания из устройства
Зажмите кнопку ОК
Вставьте шнур питания
Удерживайте кнопку ОК до появления надписи Done!
Отпустите кнопку ОК

Вопросы и ответы:

Не отркрывается nellin.local

Не все браузеры поддерживают технологию mDNS
Проверьте настройки роутера/телефона
Используйте IP адрес устройства Settings > Wi-Fi > IP
Добавьте IP адрес устройства в /etc/hosts компьютера/телефона

Для чего нужен пароль устройства?

Для защиты от несанкционированного доступа в локальной сети.

Калибровка PID не завершается успехом

Проверьте параметры калибровки, в том числе температуры и таймаут

Температура при нагреве выходит за диапазон уставки?

Откалибруйте устройство
Вручную вносите небольшие корректировки и наблюдайте за работой. Типичное отклонение регулирование не должно превышать 2 градусов, а в большинстве случаев оно укладывается в +- 0.5 градусов при должной настройке

Есть ли гарантия на устройство?

Да, устройство можно вернуть или обменять в течение гарантийного срока при соблюдении условий эксплуатации.

У меня серьезное и я ищу точное устройство промышленного уровня, подойдет ли мне это устройство?

Нет, устройство не предназначено для работы в критически важных процессах
Вы можете использовать устройство для опытных технологических процессов

Могу ли я использовать устройство без интернета?

Если не планируете пользоваться веб порталом - можете отключить Wi-Fi
Для портала необходим доступ в интернет, поскольку памяти устройства недостаточно, чтобы разместить все файлы веб портала на самом устройстве.

У меня нет роутера в мастерской, могу ли я использовать устройство?

Можете использовать устройство в обычном режиме
Можете включить точку доступа на телефоне и управлять устройством с телефона
